Alpine fait passer sa voiture de route dans sa soufflerie F1

Un partenariat avec l’équipe Alpine F1 Team

Recherche

Par Olivier Ferret

29 mai 2021 - 15:41
Alpine fait passer sa voiture de (...)

Fondamental dans le développement d’une sportive hautes performances comme l’Alpine A110, le travail aérodynamique trouve son expression majeure en Formule 1, où les essais en soufflerie s’effectuent avec le plus haut niveau de technicité.

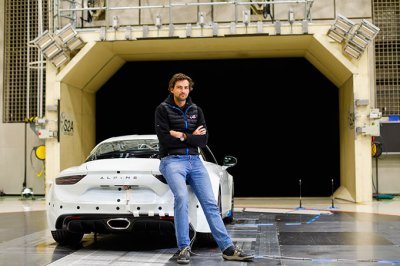

Pierre Sancinéna, ingénieur aérodynamicien chez Alpine Cars, a eu l’idée de passer un partenariat avec ses collègues d’Alpine F1 Team afin de bénéficier de leurs méthodes et de leurs outils. Il nous guide dans les coulisses d’un essai pas comme les autres.

Eliminer la portance, limiter au maximum la trainée et générer de l’appui mais selon un rapport bien précis : le travail des aérodynamiciens pour qu’une Formule 1 reste collée au sol, aille le plus vite possible en ligne droite et conserve une vitesse optimale de passage en courbe est primordial. A Enstone (Angleterre), siège - entre autres - de la partie « châssis » de l’écurie Alpine F1 Team, ils sont entre 100 et 120 ingénieurs à plancher en permanence sur la gestion des flux d’air, à travers des outils numériques de CFD (dynamique computationnelle des fluides) ou en soufflerie. Ailerons, déflecteurs, fond plat, pontons, diffuseur : tous ces éléments et bien plus encore sont modelés le plus finement possible pour optimiser les performances de la monoplace.

PARTENARIAT AVEC ENSTONE

Aux Ulis (France), siège d’Alpine Cars, Pierre Sancinéna réfléchit de la même manière que ses collègues d’Enstone. Ingénieur aérodynamicien mais aussi pilote semi-professionnel, il conduit depuis trois ans les développements aérodynamiques destinés aux modèles actuels des gammes Alpine et Renault Sport (A110 et Mégane R.S. Trophy-R), ainsi que ceux des futurs modèles. Il convient facilement que « le travail en soufflerie est essentiel dans le développement aérodynamique d’un modèle sportif comme l’A110 ». Pour optimiser ce travail sur les Alpine routières, il a l’idée de faire appel aux équipes de développement aérodynamique d’Enstone. « Nous avons mis en place notre collaboration en mars 2020 et nous faisons le point chaque semaine pour optimiser notre méthodologie, nos outils de CFD et appliquer les méthodes de la Formule 1 lors de nos essais » explique-t-il.

L’Alpine A110 est prête à débuter ses tests en soufflerie

Ce partenariat avec Alpine F1 Team porte sur des savoir-faire spécifiques, afin de les mettre à profit sur les futurs modèles routiers Alpine en développement. Les équipes d’Alpine Cars ont ainsi amélioré la corrélation entre les calculs sur ordinateur et le résultat obtenus lors des séances en soufflerie. De quoi gagner du temps et de l’argent en évitant les phases de développement multiples et en limitant les allers-retours entre la CFD et la soufflerie. Mais pour gagner en efficacité et réussir à optimiser également le développement direct de certaines pièces ou parties de véhicule, il fallait aller encore plus loin.

DES CAPTEURS INEDITS

C’est ainsi qu’une A110 a traversé la Manche pour se faire équiper dans les ateliers d’Enstone de nombreux capteurs utilisés par les aérodynamiciens de la F1. Une instrumentation inédite et ultra-précieuse pour recueillir encore plus de données et mieux cartographier les pressions sur la carrosserie et les flux autour du véhicule. Et c’est début mars, dans le tunnel de la soufflerie S2A à Montigny-le-Bretonneux, que la F1 a ainsi pu souffler sur cette A110 de test totalement transfigurée.

Elle arborait notamment sous son châssis avant un large treillis métallique baptisé « rake », directement dérivé de ceux que les A521 d’Esteban Ocon et Fernando Alonso utilisent lors des essais libres les week-ends de Grand Prix. Bardé de capteurs de pression semblables aux sondes Pitot des avions, il permet de cartographier tout le volume d’air qui passe dans le soubassement de la voiture. « C’est un outil unique pour nous, c’est vraiment la première fois qu’on utilise ça sur notre voiture de série » précise Pierre Sancinéna.

Lors de cet essai en soufflerie, les ingénieurs d’Alpine Cars ont également utilisé de la « Flow-Vis », une peinture spéciale mise au point par leurs collègues de la F1. Posée au rouleau sur le capot et les ailes de la voiture, elle s’étale seulement à partir d’une certaine vitesse selon une manière qui permet d’étudier l’écoulements des flux d’air sur la carrosserie. Un outil très visuel qui aide à valider les calculs opérés sur ordinateur via la CFD.

BIENTOT SUR LA ROUTE

Dans le cadre de cette séance de soufflerie inédite, l’apport des aérodynamiciens d’Alpine F1 Team n’a pas été que matériel. Depuis la salle des opérations - la fameuse « Race Control room » - d’Enstone, ils ont pu scruter les images retransmises en direct et analyser les données s’affichant sur leur écran d’ordinateur. Qui de mieux placé en effet que les personnes habituées à utiliser les outils dont était bardée l’A110 pour décrypter les résultats de ce test ?

Des résultats qui serviront à valider certaines options, certaines idées, certains éléments en cours de développement chez Alpine Cars. Aussi bien pour de futures évolutions de l’A110 que pour d’autres modèles à venir, qui emporteront donc un peu de F1 avec eux sur la route.
